Atividade #974

Modelamento de fixação para câmeras novas do campo

Added by Yugo Nihari over 2 years ago. Updated 3 months ago.

Status:
Fechada
Priority:
Normal
Assignee:
Target version:
Start date:
01/05/2019
Due date:
02/10/2019
Spent time:

Description

Foram compradas 4 câmeras que serão utilizadas no campo novo. É necessário modelar e imprimir peças para sua fixação.

Suporte_câmera.SLDPRT (166 KB) Yugo Nihari, 02/07/2019 08:04 PM

Suporte_câmera.jpeg (51.2 KB) Preview Yugo Nihari, 02/07/2019 08:05 PM

4430ADB7-F2F2-469D-9396-02B70C965142.jpeg (40.6 KB) Preview Yugo Nihari, 02/13/2019 03:11 PM

Suporte c%c3%a2mera 4430adb7 f2f2 469d 9396 02b70c965142

History

#1 Updated by Yugo Nihari about 2 years ago

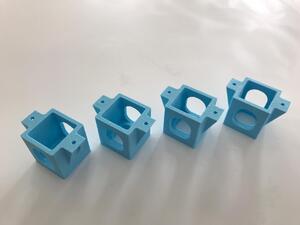

As câmeras compradas são iguais à utilizada pelo vss. Ano passado eu havia modelado o suporte dela, então apenas fiz algumas modificações na peça
-Reduzi a altura da peça de 70mm para 55mm;
-Troquei a fixação da câmera que era por pinos impressos, que quebraram com facilidade, por parafusos M2;
-Modifiquei alguns filetes para facilitar a impressão sem uso de suporte.

Anexo o modelo 3D.


#2 Updated by Yugo Nihari about 2 years ago

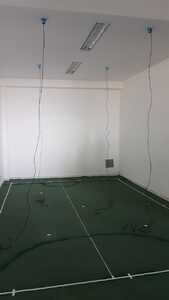

Fizemos a instalação das câmeras no pirf. Definimos as medidas do campo também como 3,1m por 4,65m
Falta colocar as canaletas para os fios não ficarem soltos. O ideal seria levar os fios até a parede mas o cabo de 5m não seria suficiente, sendo necessário o uso de extensores. Outra possibilidade é descer os fios até o pc pelo centro da viga. Não fica visualmente agradável mas verificamos que é a única solução com os cabos usb de 5m.

#3 Updated by Yugo Nihari 4 months ago

  • Status changed from Em andamento to Resolvida

#4 Updated by Yugo Nihari 3 months ago

  • Status changed from Resolvida to Fechada
